宽推杆积放式悬挂输送机是一种机械化程度较高的综合性空间储存、运输、起重系统,它具有实现科学管理生产的功能。它能满足生产的广泛要求,很容易、平稳地与操作工位、装截、卸载设备以及生产中各种自动化仪器相配合。使载荷在任意工位分别停止,而不必停止整个生产线。线上积存、可变的链条速度及转换能力允许一定的工位“超过”时间使生产过程得以平衡。适用范围:汽车、摩托车、发动机、冶金、自行车、家电等行业自动化流水线。
根据小车承载能力可分为轻型积放和重型积放二大类。重型积放式输送机的链条采用X-348、X-458、X-678,承载轨道、承载积放小车分为3″、4″、6″,链条与轨道的相互组合,又形成12种规格,以满足不同载荷与线路张力的要求。本参数表为标准6种规格积放式输送线及特重量型积放输送机参数表
输送机类型
牵引轨
承载轨
链条型号
单车承载能力
最大许用张力
WTJ3
I 80
[8
X-348
250kg
900kgf
WTJ4
I 10
[10
X-458
500kg
1500kgf
WTJ6
I 10
[16
X-678
1000kg
2700kgf
WFJ3
71x68x4
[8
X-348
250kg
900kgf
WWJ4
I 10
[10(英制)
X-458
500kg
1500kgf
WWJ6
I 10
[16(英制)
X-678
1000kg
2700kgf

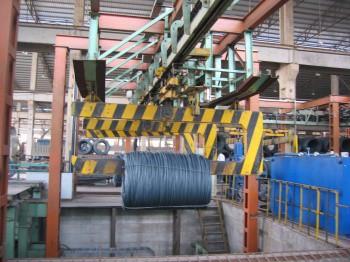

输送机在汽车行业应用(WWJ6) 输送机应用于冶金行业(P/F线
积放式输送机升降段 输送机在家电行业的应用WWJ4
小车的积存:
每个载货小车的前车都安装有一个前铲,后车安装一个尾板。如图所示,前铲沿着前面停止小车的尾板斜面上升时升降爪下落使得载货小 车与牵引链条脱开,实现小车的积存。
3" 积 放power and free
用于中等载荷(单车最大载荷250Kg),
最大输送速度18m/min,
牵引轨标准回转半径R300mm、R450mm
标准回转角度30º、45º、60º、90º,
积放轨标准回转半径R600mm、R800mm、R1200mm,
回转角度30º、45º、60º、90º,
4" 积 放power and free
用于重型负荷(单车最大载荷500Kg),
最大输送速度18m/min,
牵引轨标准回转半径R450mm、R600mm
回转角度30º、45º、60º、90º,
积放轨标准回转半径R900mm、R1200、R1500、R1800
回转角度30º、45º、60º、90º,
6" 积 放 power and free
用于重型负荷(单车最大载荷1000Kg),
最大输送速度18m/min,
牵引轨标准回转半径R600 mm、R900mm
回转角度30º、45º、60º、90º,
积放轨标准回转半径R900mm、 R1200 mm、R1800 mm、R2000 mm
回转角度30º、45º、60º、90º,
